ADR土壌水分センサー Delta-T

弊社はDelta-T Devices社正規輸入代理店です。用途に応じた機種選定、設置技術はあたりまえですが、修理、校正、場合によってはカスタムまでのフルサポートを実施できるのは日本国内では弊社のみです。

Delta-T社土壌水分センサーについて

ADR法(Amplitude Domain Reflectometry )
Delta-T社は1995年、従来のTDR法(Time Domain Reflectometry)に対し、誘電率測定ADR法(Amplitude Domain Reflectometry )を採用し、土壌の体積含水率を±l%の精度で計測可能なML3シータプローブを開発しました。現在ではテンシオメーター、イクイテンシオメーター、EC、誘電率、温度の3成分を1本で計測できるWETセンサーなど土壌水分に関する計測では深いところまで行ってしまった次第です。
<特徴>
・±1%の精度と再現性。
・温度・土壌塩度から影響を受けない。(TDR法では困難な、養分土壌での測定に優位)この理由から鳥取大学・乾燥地研究センター他で多数採用されています。
・汎用的な入力と出力ですから、手動によるスポット測定や汎用データロガー等と組合せる事での長期間の定点観測など様々な使い方に対応します。
・ -10~+70℃までの環境に対応。緑化・温暖化対策の研究用として、中国・アフリカ・南米等の過酷な環境での評価されています。
・ 携帯型読取り機のHH2を接続して数秒で土壌水分が読取れます。
・ Delta-T社製GP1、GP2、DL-6などに接続して使用する場合、専用ソフトウェアで設定が可能
ADR法を利用して土壌特性を測るDelta-T独自の土壌水分センサーです。内蔵する100MHz高周波発振器から発生させた高周波を専用設計されたアナログ基盤を通してセンサー中央のステンレスロッドアレーに送り込み、土壌を介して周辺に装備した3本のアレーに伝送します。アレーと土壌のインピーダンスの差によって生じる干渉反射波の振幅差を電圧として出力し、誘電率を計測しています。また、Knight‐Topp、Wl1alley、Whitρ、Zegelin、等の文献に依れば、その電解質定数の二乗根(/ε)と%体積含水率はほぼリニアな関係を示しています。ML3は製造時、既知の電解質定数を持つ媒体で校正しているので、高い信頼性を有しております。その出力は、土壌電解質定数εが1から32のレンジに対して0~1VDCで、一般的な鉱物質土壌の0.0.5m3/m3の体積含水率に相当します。
<応用例>
濯漑、土壌水分学、地盤工学、リモートセンジング、汚染モニター(産業廃棄物処理場)、土壌改良、森林学、水門学、植物工場、園芸学等でご利用いただけます。
<園芸と農業>
土壌、混合土や生育媒体等の広い範囲にわたって使用できます。コンパクトなので植木鉢に挿入したり、苗床(最低50mm)に水平に入れられます。TDRセンサーでは温度、塩分の影響が大きな誤差になり、養分土壌での測定は困難であるとされていますが、これらの影響を極力受けないので、農薬や化学肥料を使用する土壌にも対応しています。
<環境モニタリング>
社会的に着目されている地球温暖化関連の研究では土壌水分も重要なファクターの一つとして注目されています。水分含水量の低い乾燥地での計測にも適しています。現在、中国・アフリカ・南米やロシアの凍土などでも多くの研究者に使用頂いております。
ここが良くて、ここが悪い
取扱する上で堅い話も掲載しなければなりませんが、弊社として、要するにどういうセンサーなのかという判断を記載します。

良い点
・信頼できる: 既存のレポートで確認いただけます。・針が短い: シータが60mm、SM150Tが51mm。これは実は重要な特徴です。周波数が高い(100MHz)事のメリットです。普通は15以上、せいぜい50MHzなんです。・寿命が長い: ネズミがかじった。落雷で破壊。など、どうしようもない場合以外は故障を聞きません。・ユーザーによるメンテナンスが可能な構造: ユーザーによっては18年越えの方もいらっしゃいます。この辺は使い方、メンテナンスによります。

土壌水分測定

シータプローブ ML3
計測:土壌水分・温度
ML3シータキット
携帯型・土壌水分

・測定精度±1.0%

・埋め込み可能

・優れた塩分、温度特性

・データロガー接続が容易

・±1%の精度

・各種土壌水分センサーの標準器

・ML3は耐久性がずば抜けて高い

・埋設したまま長期間耐え抜く

・ロッドが破損した場合、ロッドのみの交換が可能
SM150T(SM300後継モデル)
計測:土壌水分・温度
SM150-KIT
携帯型・土壌水分

特徴

・±0.03m3/m3(±3.0%F.S.)以内の精度と再現性

・温度や塩分(養分)変動から影響を受けないADR方式

・手動によるスポット測定とロガーでの定点測定などに適用可能

・20〜+60℃の環境に対応

・全数校正済みなので、複数購入時の個体差は精度保証内で皆無

・サーミスタ温度センサーを内蔵

特徴

・SM150Tに読み取り機がついた携帯型セット

読み取り機HH150は直読専用の表示器でPC等へのデータ保存はできませんが簡単操作で誰にでも使える仕様になっていますので持ち運びながらの計測にはお勧めです。
同時に温度計測を考えている方GP1などのロガーをお勧めします。

WET-2
土壌水分・EC・土中温度
WET KIT
土壌水分・EC・温度

特徴

・計測に要する時間を短縮でき、演算値の出力も含めて5秒で全ての測定完了

・計測コストを削減します。1本で体積含水率・ECp・土中温度を計測可能

HH2と組合わせると、一日で数百点もの土壌状態を容易に計測可能

特徴
・計測に要する時間を短縮でき、演算値の出力も含めて5秒で全ての測定完了

・計測コストを削減します。1本で体積含水率・ECp・土中温度を計測可能

HH2と組合わせると、一日で数百点もの土壌状態を容易に計測可能

 (WET-2/d,HH2、スペアバッテリー、携帯ケースがセット)

WET150/WET150KIT
土壌水分・EC・土中温度

特徴

・1本で体積含水率、ECp、土中温度を計測可能

・携帯型WET150 KIT (内容:WET150、WET150 Meter、キャリ―ケース)

・SDI12対応の為GP2データロガーに接続可能

・コストパフォーマンスが高い

ハンディ型土壌水分計
読み取り専用機械です。携帯型としてご使用になりたい方にお勧めです。
センサーは取り外しが可能ですのでセンサーのみを専用ケーブルを使用しSDI12対応GP2データロガーへ接続も可能。
プロファイルプローブPR2
計測:土壌水分(深さ方向40cm  or 100cm)
Handy Logger HH2
読み取り機

特徴

・精度±3%、再現性1%を実現
・PR2/4とPR2/6の2種類
・PR2/4は10、20、30、40cm深さでの合計4点
・PR2/6は10、20、30、40、60、100cm深さでの合計6点
・粘土や塩分の高い土壌を含め、全ての土壌に使用可能
・移動測定にも、定点観測用のデータロギングシステムとしても使えます
・HH2データロガーと直接接続することが可能

特徴

・野外測定向けに設計されていて、小型軽量です。

・本体に1000回分以上のデータを保存できます。

・Delta-T社製土壌水分センサー各種に接続できます(WET150は接続不可)。

DELTA-T社 他製品:水ポテンシャルセンサー、蒸散測定装置、データロガー

水ポテンシャルセンサー

イクイテンシオメーターEQ3
高精度、高信頼性で定評のあるML3 ThetaProbeをベースに水ポテンシャルを測定できるようにロッド部分に均質な多孔質を装着し ています。テンシオメーターでは脱気水の補充が必要ですが、本センサーではその作業は不要です。長期連続で実施される観測、 メンテナンスフリーじゃないと設置できない場所などでご利用される方に向いています。内部は脱気水を必要としませんので、土壌 の氷結は問題になりません。

携帯型蒸散測定装置

携帯型蒸散測定装置ポロメータAP4

気孔コンダクタンス・抵抗値の測定を屋外で効率よく行います。校正も屋外で出来る工夫がなされており、場所を選びません。チャンバーヘッドは葉に与えるストレスを軽減する設計です。世界各国で200台以上使用されています。



データロガー

ハンディロガーHH2 GP1
手のひらサイズの小型ロガーです。完全手動なので、定置でのインターバル計測には向きませんが、持ち歩きでの計測に最適です。デルタT社各種センサーに専用のコネクタを装着して、HH2とセットで使用します。操作は簡単ながらも精度良く計測できます。
計測地点が広範囲に点在する場合や少ないセンサーで十分な場合に活躍します。主な用途は、ML3、SM150T、MIJ-03土壌酸素センサーのデータ記録ですが、ありそうでなかった機能として、土壌水分をパラメータとした潅水制御装置(システム)という使い方が可能です。外部出力リレーを体積含水率に応じてON/OFFができるのです。



データロガーGP2 データロガーDL6
計測地点が広範囲に点在する場合や少ないセンサーで十分な場合に活躍します。主な用途は、WET150、ML3、SM150T、MIJ-03土壌酸素センサーのデータ記録ですが、ありそうでなかった機能として、土壌水分をパラメータとした潅水制御装置(システム)という使い方が可能です。外部出力リレーを体積含水率に応じてON/OFFができるのです。また、2021.5月に発売開始したWET150をGP2との組み合わせで活躍してくれます。
土壌水分センサーを6本、地温センサーを1本、雨量計を1個という接続が同時に行えます。つまり電気を食うセンサーを6ch、電気を食わないセンサーを1ch、カウンタ入力が1chという仕様で、汎用性が高い設計です。通常の計測なら外部電源は不要です。

<周辺機器情報>
ML3x、SM150T、EQ3の土壌水分センサーを使って、広範囲、多点計測のバラマキ型のデータロギングをお考えの方にはMIJ-12防水型土壌水分計測ロガーをお奨めします。多チャンネルのデータロガーの方がよろしければMIJ-01データロガーがお奨めです。チャンネル単価は圧倒的に安価になります。

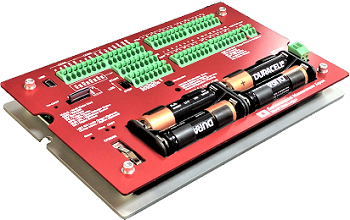

MIJ-01 MIJ-12 防水ロガー
高精度、高分解能、マルチチャンネル、大容量なデータ保持、小型、軽量、省電力、使いやすさを命題に開発したDIFF8ch、ゼロクロス、パルス、シ リアル入力に対応するデータロガーです。乾電池のみで長期に計測、記録できます。オプションのマルチプレクサを併用すれば、最大でDIFF64ch、 SE128chまで拡張が可能。 MIJ-12は防水、耐衝撃性を兼ね備えたケースにロガー、回路、電源を全て組み込んでいますので、土壌水分センサーと の相性が良く、いろいろな場所でご活用頂けます。高精度な土壌水分計測が必要な場合にはADR方式のシータプローブ、 SM150T、コスト優先の場合、DECAGONのEC-5など、光センサーMIJ-14シリーズなど組み合わせは多彩です。
