携帯型分光式葉面積指数分析計 MIJ-15LAI/P

Leaf area index (LAI) analyzer MIJ-15 LAI/P 携帯型分光式葉面積指数分析計 MIJ-15LAI/P

Overview

葉面積指数(Leaf Area Index、以下LAIと表記)の測定法には、直接的な推定法と間接的な推定法があります。前者は刈取法やリタートラップ法があり、後者はカメラと魚眼レンズを用いた全天写真を利用する方法や、葉の量と光の減衰に関 する光学的な仮定に基づいた方法があります。
最近のトレンドではプラントキャノピーアナライザという名称で海外の複数社から販売されています。それらの測器で採 用されている測定原理は、キャノピー内外の光量比を検出するもので、全天日射下のデータとキャノピー下のデータを同 時比較しなければならず、内外光の絶対値を元に算出する方法であり、太陽光の方位角にも依存するため、これらを理由 に比較的日射強度が安定した曇天時、かつ同一太陽高度に手動で計測するという手法でした。また、枝や枯葉もLAIに算 出してしまうPAIの測定に留まっており、その誤差要因も無視できませんでした。
PAR(400-700nm)とNIR(700-1000nm)が葉内のクロロフィルにより反射、吸収を受けたとき、その透過光の 比がLAIに相関を持つという関係、つまり分光による計測方法(特許第JP5410323B22014.2.5)を採用しまし た。天候にかかわらず安定してLAIを計測する事が可能で、キャノピー外の光環境を計測することなく、 キャノピー内の計測のみで再現性の高い計測を実現しています。本器をデータロガーと共に設置すると LAIの年変化を無人で定置計測できますし、ポータブル型を使えば持ち歩きながら広範囲での計測を行う ことも可能です。

MIJ-15LAI/P 特徴

・クロロフィルを含む部位のみに反応する真のLAI計測

・PAIをネグレクトすることにより真のLAI測定が可能 (PAI:枯葉、枝、幹などを含む測定値)

樹冠を透過した光を180度視野角

・ワイドバンドPAR=400-700nm、IR=700-1000nmで計測し、PARとIRの強度比がLAIに相関を持つ関係を採用した世界唯一のセンサー

・携帯型分光式葉面積指数分析計 MIJ-15LAI/P

・携帯型で持ち運び可能

Related Product

MIJ-15 LAI/K2 Stationary type

Specifications

ディスプレイ 1. LAI、2. NIR、3. PAR、4. 電池電圧
LAI演算式  LAI=2.80In(NIR/PAR)+0.69  (出荷時に入力済み)
計測単位 PARとNIRはuE(μmol・S-1・m-2), LAIは無次元
使用温度範囲 -25~60℃
データ容量 125,000 データ
電池 単三電池4本
形状 センサ:126(W), 49(H), 60(D)
(ガングリップ含まず)ロガー:80(W),189(H),35(D)
ケーブル 1.5m
ピンアサイン 黒:SIG-  白:SIG+
重量

ロガー+ケーブル/約680g、センサー+グリップ560g

総重量3.5Kg(ケース、マニュアル他全て含む)

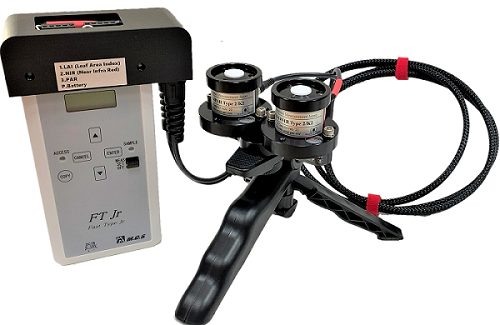

構成 MIJ-15LAI弐型/K2、1.5mケーブル、ハンディ型データロガーFtJr、
ガングリップ、運搬ケース、USBケーブル
注意事項
センサーは防水
データロガーは非防水
データロガー用ソフトウェアはwww.mcs-fs.comから「ロガーソフト
for FTシリーズ」をダウンロード。

MIJ-15LAIシリーズ参考文献

A canopy photosynthesis model based on a highly generalizable artificial neural network incorporated with a mechanistic understanding of single-leaf photosynthesis
Relationship between Canopy Structure and Community Structure of the Understory Trees in a Beech Forest in Japan
Usability of time-lapse digital camera images to detect characteristics of tree phenology in a tropical rainforest
Development of a Nocturnal Temperature Inversion in a Small Basin Associated with Leaf Area Ratio Changes on the Mountain Slopes in Central Japan
放棄二次林におけるアズマネザサの刈り取りが草本層植物の生長・着花・結実に及ぼす影響
光合成有効放射と近赤外放射の透過光の比と水稲の生育指標の相関
アズマネザサの刈り取りが放棄二次林の林床植生に与える影響
LED Lighting for Urban Agriculture 2016/11/17 (本にて出版)
名古屋大学 2020 3月 プレスリリース
Evaluation of Spatial Light Environment and Plant Canopy Structure
Distributions of photosynthetic traits, shoot growth, and anti-herbivory defence within a canopy of Quercus serrata in different soil nutrient conditions
Correlation Network Analysis Visually Identifies Interactions of Antioxidant Compounds with Plant Growth, Leaf Photosynthetic Performance, and Agronomic Quality in Strawberry
冷温帯落葉広葉樹林におけるLAI季節変化 Seasonal variation in LAI from a cool-temperate deciduous broadleaved forest
Howdorubber(Heveabrasiliensis)plantationsbehaveunderseasonalwaterstressinnortheasternThailandandcentralCambodia?
The ratio of transmitted near-infrared radiation to photosynthetically active radiation (PAR) increases in proportion to the adsorbed PAR in the canopy
NIR・PAR の連続測定による生育期間を通じたイネ群落 LAI の非破壊計測法の開発
2008年度 九州大学森林生態圏管理学講座(演習林) 研究発表会 プログラム
Novel technique for non-destructive LAI estimation by continuous  measurement of NIR and PAR in rice canopy – ScienceDirect
