SM150T 土壌水分

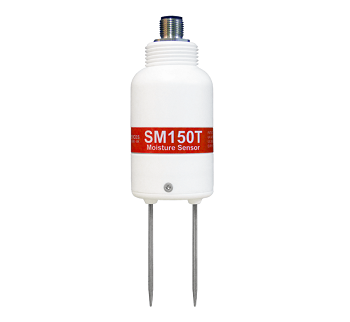

土壌水分センサー SM150T

土壌水分計を初めて使う方や使う予定の方は、下記Soil Moisture Sensors for beginnerをお読みください。

Overview

ADR法を継承する土壌水分センサーSM150Tです。基本構成、小型、堅牢、高信頼性は引き継ぎつつ費用対効果を向上しています。信頼性を確保しながらも、多数のセンサーを広範囲に設置する用途に最適です。

Feature

・±0.03m3/m3 (±3.0％F.S.)以内の精度と再現性

・温度や塩分(養分)変動から水分測定に対する影響を受けないADR方式

・手動によるスポット測定とロガーでの定点測定など他用途に適用可能

・-20〜+60℃の環境に対応。灌漑、緑化、土木、水文、温暖化対策の研究

・センサー駆動用DC入力範囲5〜14VDC、出力範囲0〜1.0VDC

・全数校正済みなので、複数購入時の個体差は精度保証内で皆無

・サーミスタ温度センサーを内蔵

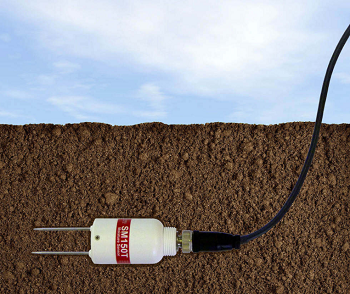

Installation

ビデオが再生されない場合：ブラウザの更新ボタンをクリック

SM150 KITは、園芸などで重宝する製品です。土壌にロッドを差し込み、HH150(表示器)で土壌水分を瞬時に読み取ることができます。

持ち運びながらの土壌水分＋温度計測

	土壌水分	土壌水分＋温度
SM150KIT	〇	×
SM150T + HH2	〇	×
WET2 +HH2	〇	〇

HH150: SM150KIT付属品

HH150は直読専用の表示器でPC等へのデータ保存はできません。簡単操作で誰にでも使える仕様になっています。持ち運びながらの計測にはお勧めです。

HH2

KIT付属品HH150だと表示するだけで不便だと感じる方もいるかと思います。持ち運びながらデータ保存したい方にはHandy Logger HH2と組み合わせることをお勧めいたします。（HH2へ接続するには専用ケーブルSMCS/d-HH2が必要になります。）

*土壌水分だけではなく温度も計測したいユーザーにはSM150 KITはお勧めできません。なぜならHH150読み取り機では、温度を表示してくれないのです。また、HH150は表示器であってロガーではないのでPCに繋げてデータ保存することが不可能な為、データ保存したい方はSM150T+HH2の組み合わせをお勧めいたします。

多点での土壌水分と土中温度同時測定

SM150Tでの土壌水分と土中温度を同時に計測したいお客様もいるかと思います。

比較表

ロガー	土壌水分＋土中温度	土壌水分のみ
GP1	SM150T 最大2本	SM150T 最大2本
GP2	SM150T 最大6本	SM150T 最大12本
MIJ-01	SM150T 最大8本	SM150T 最大16本
MIJ-12	土壌水分のみ	SM150T 最大1本

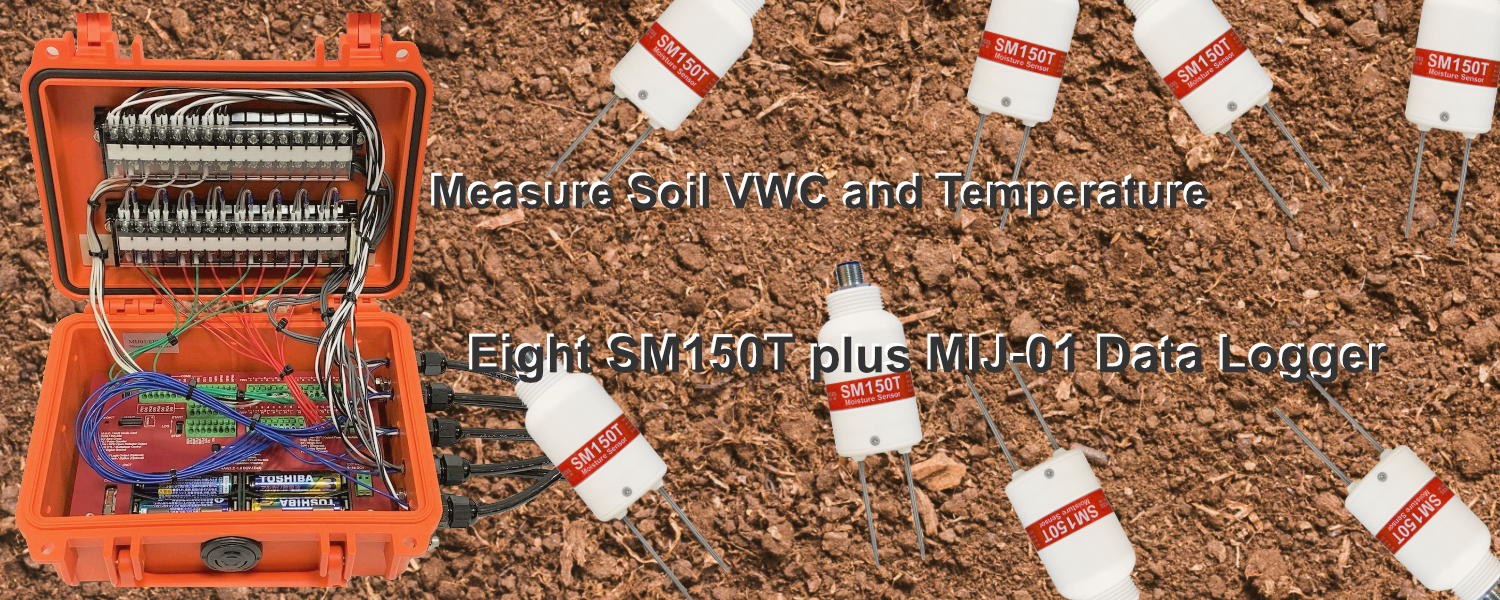

8本のSM150TをMIJ-01に接続した様子：配線もきれいにまとまります。

データロガー各種詳細 (各ロガーの詳細は写真をクリック）

GP1

GP2

MIJ-01

MIJ-12

MCR4V

Battery Life time

Interval(min)	GP1+SM150T*2	GP2+WET150*2	GP2WET150*6	GP2+PR2/4*1	GP2+PR2/4*2
10	～5カ月	～1年	～5カ月	～7カ月	～4カ月
30	～9カ月	～1.5年	～1年	～1.3年	～10カ月
60	～1年	>2年	～1.5年	～2年	～1.3年
120	～1.1年	>2年	>2年	>2年	～2年
Interval(min)	GP2+PR2/4*3	GP2+PR2/6*1	GP2+PR2/6*2	DL6+PR2/4*1	DL6+PR2/6*1
10	～3カ月	～5カ月	～3カ月	～9カ月	～7カ月
30	～7カ月	～1年	～7カ月	～1.2年	～1.1年
60	～1.1年	～1.5年	～1.1年	～1.4年	～1.3年
120	～1.5年	>2年	～1.5年	～1.5年	～1.5年

バッテリーは 1 年後に劣化し始める可能性があり、1 年後の推定値は信頼度は低くなります。

概算では、新しい高品質のアルカリ電池が使用されていることを前提としています (GP1 電池の場合は 1.6Ahr、GP2/DL6 電池の場合は 2.7Ahr)。

WET150 の推定値は、同時測定 (concurrent；すべて同時に電源供給) に基づいています。連続測定（sequential）を使用すると、バッテリー寿命を延ばすことができます。

Specification

供給電圧	DC5~14V(18mA)
出力電圧	DC0〜1V（0〜0.6m3/m3）大気中で0Vを出力。真水では1V以上を出力します。 *真水100％は土壌のVWC100%とは異なる条件です。
校正	ゼロ＆スパン校正済みにて出荷。
校正係数	θ：体積含水率m3/m3、VWC%=m3/m3×100、V：Volt、√ε：誘電率（dielectric constant) ミネラル土壌： θ=-0.0714+1.719V-3.7213V^2+5.8402V^3-4.3521V^4+1.2752V^5 オーガニック土壌： θ=-0.039+1.8753V-4.0596V^2+6.3711V^3-4.7477V^4+1.3911V^5 誘電率（dielectric constant)： √ε=1+14.4396V−31.2587V^2 +49.0575V^3 −36.5575V^4 +10.7117V^5
応答速度	0.1秒
温度範囲	使用温度範囲：-20~+60℃
設置環境	防水設計IP68相当
ケーブル	5mケーブル別売り中継ケーブル別売り：連結最長100m SM150 KITにはケーブルは90cmが付属
精度	±3%(at0~60％、0〜60℃)
塩分特性	±5％(at0~60％、10〜1000mS/m)
寸法・重量	SM150T　全長143mm（ロッド長さは51mm）、直径φ40mm、100g SM150 KIT　ケースのサイズ縦230mm, 横270mm, 厚さ55mm、706g
コネクタ規格	管用平行ネジG1/2
ピンアサイン	茶/印加電圧グランド, 白/印加電圧＋, 青/出力+, 黒/出力-, 灰/温度+, 緑/シールド（GND）

SM150T 寸法詳細

埋没可能
