クロロフィル蛍光測定器 E-FP110 携帯型

携帯型クロロフィル蛍光測定器 E-FP110シリーズ

FluorPen E-FP110

PAR FluorPen E-FP 110

E-FP110を使った針葉樹クロロフィル蛍光測定法

Software download:E-FP110用

Overview

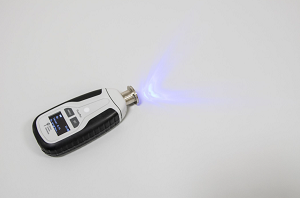

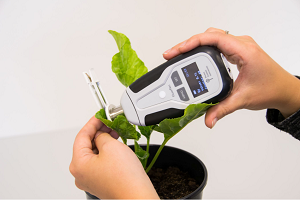

携帯型クロロフィル蛍光測定器 Fluor Penは、実験室、温室、フィールドなどで活躍する小型クロロフィル蛍光測定器です。小型ながらクロロフィル蛍 光パラメータ計測を正確かつ迅速に計測することが可能です。一般的な研究範囲として光合成の研究、除草剤への反応テスト、突然変異体のスクリーニングが可能です。

FluorPen E-FP-110特徴

操作が簡単な入門タイプ(幅広い研究フィールでの使用が可能)

・光合成の研究、教育

・植物生理学、分子生物学

・農業

・植物のスクリーニング

・バイオテクノロジー

・PAR E-FP110でPAR測定も可能。(PAR測定が追加されたバージョン;測定レンジ 400~700nm;入射80°まで補正可能)

FluorPen E-FP100は2つのパラメータを記録

1.FT:非活性時の連続蛍光収率
・暗処理されたサンプルの場合FT=Foということになります。

2.QY:光化学系IIの量子収率。
・暗処理されたサンプルの場合QY=FV/FM
・環境中の周辺の光を使ったサンプルの場合QY=FV ‘ /FM ‘)

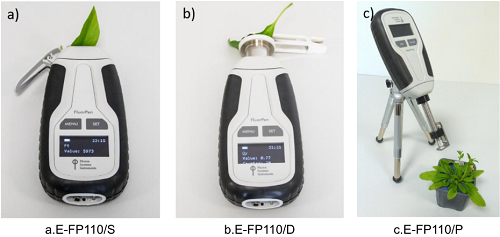

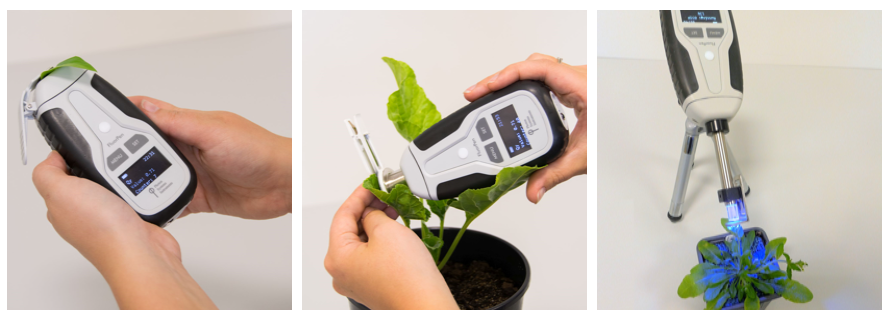

E-FP110(3種類)

E-FP110/S or PAR E-FP110S

リーフクリップが固定されているタイプ。屋内実験に推奨されます。
PAR E-FP110/S(PARバージョン)では、400 ~ 700 nm の範囲でPARの測定が可能。

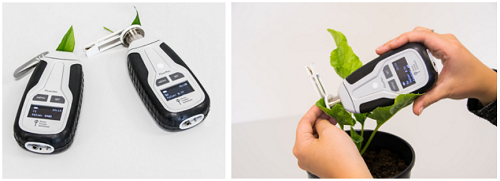

E-FP110/D or PAR E-FP110D

取り外し可能なリーフクリップを使って、測定前にサンプルを簡単に暗順応させることが可能。E-110/Dは、屋外の実験にお勧めです。PAR E-FP110/D(PARバージョン)では、400 ~ 700 nm の範囲でPARの測定が可能。

E-FP110/P or PAR E-FP110P

プローブタイプで三脚の取り付けが可能。非接触測定を目的としたモデルです。屋内での長期モニタリングにお勧めです。PAR E-FP110/P(PARバージョン)では、400 ~ 700 nm の範囲でPARの測定が可能。

E-FP110TM:三脚固定用部品

E-FP110/Pには三脚用固定部品が既に装備されておりますが、E-FP110/Sと/Dには装備されておりません。三脚に固定できないとなるとフィールドで定期計測やLC(light curve)単独を計測する際に手で持ったまま長時間ホールドしなければならないこともあります。また、長期定期測定をする際の不便性を解決すべくE-FP110TMの販売を開始しました。これで手ぶらでの計測が可能になり定期計測も楽に行えます。

計測が完了するのに時間を要するLCなどを計測する時にずっと手で持っておくよりも、三脚に固定して計測する方が遥かに楽になります。また、計測中にクリップからデバイスが離れる心配もなくなります。

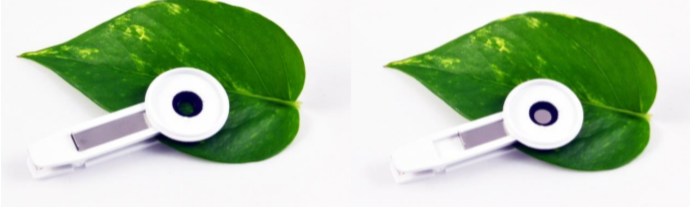

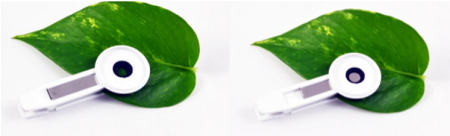

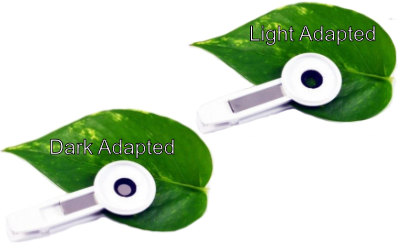

取り外し可能リーフクリップ

暗処理+光を取り込んだ状態を一つで二役できます。金属板をスライドさせることにより穴の開閉が可能。暗処理をする際に対象のサンプルにクリップのみを設置することにより簡単に暗処理が可能です。(E-FP110/DまたはPAR E-FP 110/Dのみに対応)

Dark Adapted

Light Adapted

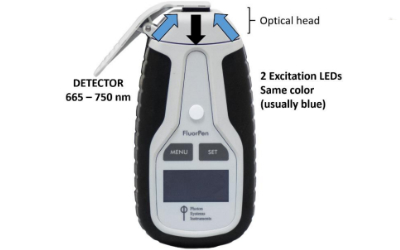

How it work

Device description

プロトコル

NPQ

-暗処理サンプルでの光化学、非光化学クエンチングの定量に使用されます。

-NPQ 1プロトコル:light duration:60s, 5pulses; dark recovery duration 88s, 3 pulses

-NPQ 2プロトコル: light duration:200s, 10pulses; dark recovery duration 390s, 7 pulses

Light Curve (光曲線)

-照射回数、照射周期、光強度の設定を3つのプロトコルから選択可能。

-パルス変調蛍光に基づいています。

-連続照明での様々な光強度の下での光合成サンプルの連続測定が可能。

OJIP

詳しくはこちら

Figure.
左から光曲線プロトコル・NPQプロトコル

Software FluorPen 1.1

・Bluetooth / USB通信対応

・リアルタイム&リモートコントロール機能

・データのエクセルへエクスポート可能

・GPSマッピング

・OS: Windows 7 又はそれ以上対応

FluorPen Quick start Guide

FluorPen-EFP110仕様

測定/計算可能なパラメータ Fo , FT , FM , FM ‘ , QY
飽和光  10~100 %の調節可能 (最大3,000 μmol(photon).m-2.s-1
アクチニックライト  10~1,000 μmol(photon).m-2.s-1調節可能
測定光 0~100 %の調節可能 (最大0.09 μmol(photon).m-2.s-1 per pulse
ディテクター波長範囲 PIN フォトダイオード+ バンドパスフィルター(667~750 nm)
FluorPen 1.1 ソフトウェア  Windows 7 又はそれ以上対応
メモリ容量  最大16Mb
インターナルデータロギング 最大149,000 データポイント
ディスプレイ グラフィックディスプレイ
キーパッド 2-key tactile response
スリープ 不使用時から5分後に電源オフ
電源
リチウムバッテリー
重量
188g
サンプルホルダー
E-FP110/S: スタンダード(付属)
E-FP110/D: クリップ付属
E-FP110/P:別売り
動作条件 気温 0~55℃
湿度 0~95 %
保管条件 気温 -10 to +60 ℃
湿度 0~95 %

PAR FluorPen E-FP110仕様(E-FP110との差分)

測定 PAR:PPFDとして測定
コサイン補正 入射80°まで補正してます

関連品

AquaPen-C E-AP 110-C / AquaPen-P E-AP 110-P
小型クロロフィル蛍光測定器 液体用

Overview

幅広い研究フィールドでの使用が可能。光合成研究、教育、藻類学、陸水学、海洋学、バイオテクノロジー 野での分野で活躍します。
E-AP110-C:
キュベットバージョンの小型蛍光測定器です。

懸濁液の測定のためにキュベットを装備しています。
E-AP110-P:
キュベット式ではなくプローブを直接刺し込むタイプです。

LEDはブルーLEDエミッター のみを使用しています。

MonitoringPen E-MP100
クロロフィル蛍光測定 モニタリングペン

Overview

モニタリングペンは、長期間で無人での蛍光測定を目的に開発されました。
FluorPenと同じ蛍光パラメーターの測定と、プロトコル– Ft、QY、OJIP、NPQ、LC(光度曲線)が演算可能です。
モニタリングペンは頑丈で耐候性のある構造に設計されていますので、どんな環境条件でも使用することができます。
様々な環境条件下での光合成能力の研究、ストレス検出、除草剤試験、モニタリングに効果的です。電源の無い屋外であってもオプションのバッテリーモジュールと組み合わせれば対応可能です。陸上ではE-MP100-E、水中ではE-MP100-Aを選定してください。
