携帯型クロロフィル蛍光測定器 AquaPen E-AP 110-C, AquaPen E-AP 110-P
Software download:E-AP110用
Overview
携帯型クロロフィル蛍光測定器 AquaPenは、水生植物や藻類、および植物プランクトンやシアノバクテリアの研究などで活躍する小型クロロフィル蛍光測定器です。小型ながらクロロフィル蛍光パラメータ計測を正確かつ迅速に計測することが可能です。一般的な研究範囲として光合成の研究、教育 、藻類学、陸水学、海洋学、バイオテクノロジー など幅広いジャンルで役立ちます。
AquaPen E-AP110 Features
・Buluetoothでのデータ転送可能 (USEBケーブルでの転送も可能)
・幅広い研究フィールドでの使用が可能
- – 植物プランクトン
– 藍藻
– 藍色細菌 (シアノバクテリアcyanobacteria)
– 海藻
– 海苔
– アオコ
– クロレラ
– ミカヅキモ
– 藻類algae
– 珪藻
– 集光性色素タンパク質（FCP）
– 強光ストレス
– 淡水域、汽水域、海水域、湿地、氷雪上、温泉中
Quick Manual

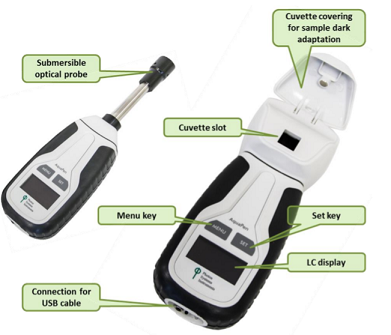

AquaPen P & AquaPen C 比較

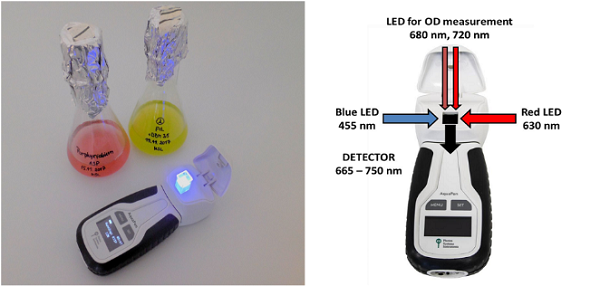

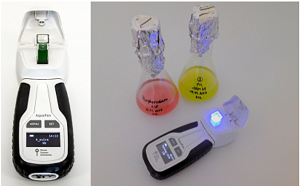

AquaPen E-AP110/C
Features: AquaPen/C
・キュベットバージョンの小型蛍光測定器です。
・懸濁液の測定のためにキュベットを装備しています。
（濁度測定は、E-AP110/Cのみ可能）
・光源波長：ブルー(455 nm) &レッド(630 nm)
・測定パラメーター
Fo ; Ft ; Fm ; Fm ‘ ; QY; OJIP; NPQ 1,2; LC 1,2,3
OD 680 nm , OD 720nm
*OD 680nm: クロロフィル吸光率
*OD 720nm: 細胞密度
・植物プランクトンやシアノバクテリアの研究に最適

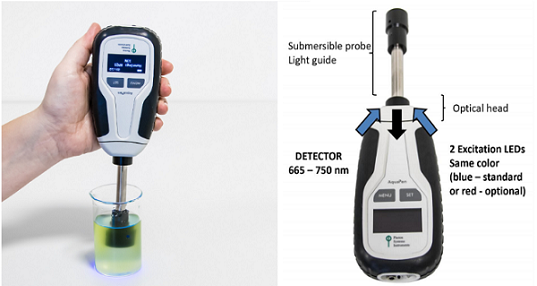

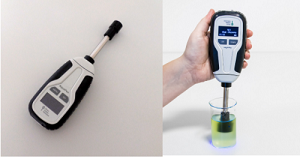

AquaPen E-AP110/P
Features: AquaPen/P
・プローブを直接刺し込むタイプです。
・LEDはブルー(470nm)LEDエミッター のみを使用。
(オプションでレッド又はホワイトへ変更可)
・測定パラメーター:E-AP110/Pでは濁度（OD）の計測不可
Fo ; Ft ; Fm ; Fm ‘ ; QY; OJIP; NPQ 1,2; LC 1,2,3
・藻類、水中植物などの研究
パラメータについて
NPQプロトコル
暗処理サンプルでの光化学、非光化学クエンチングの定量に使用
・NPQ 1プロトコル: light duration：60s, 5pulses; dark recovery duration 88s, 3 pulses
・NPQ 2プロトコル: light duration：200s, 10pulses; dark recovery duration 390s, 7 pulses
光曲線プロトコル
・照射回数, 単一の照射周期, 光強度の設定を３つのプロトコルから選択可能。
・パルス変調蛍光に基づいています。
・連続照明における、様々な光強度の下での光合成サンプルの連続測定が可能。
Specifications
| Device（デバイス） | AquaPen E-AP-C | AquaPen E-AP-P |
| Parameter（パラメータ） | ⋅ Ft – Instantaneous chlorophyll fluorescence ⋅ QY – Quantum Yield ⋅ OJIP – Chlorophyll fluorescence induction kinetics ⋅ NPQ – Non-photochemical quenching ⋅ LC – Light curve ⋅ OD – Optical density at 680 and 720 nm |
⋅ Ft – Instantaneous chlorophyll fluorescence ⋅ QY – Quantum Yield ⋅ OJIP – Chlorophyll fluorescence induction kinetics ⋅ NPQ – Non-photochemical quenching ⋅ LC – Light curve |
| LED | AquaPen E-AP-C | AquaPen E-AP-P |
| エミッター | LEDレッド-オレンジ & ブルー 0～100 %の調節可能 最大3,000 μmol(photon).m-2.s-1 |
LEDブルー 0～100 %の調節可能 最大3,000 μmol(photon).m-2.s-1 |
| 飽和光 | 0～100 %の調節可能 (最大3,000 μmol(photon).m-2.s-1 | |
| アクチニックライト | 10~1,000 μmol(photon).m-2.s-1で調節可能 | |
| Detector（ ディテクター） | ||
| Type（種類） | PIN photodiode with bandpass filters（PIN フォトダイオード＋ バンドパスフィルター） | |
| Wavelength range （波長範囲） | 665 ～ 750 nm | |
| Data and Communication（データ、通信） | ||
| メモリ容量 | 最大16 Mb | |
| インターナルデータロギング | 最大149,000 データポイント | |
| ソフトウェア | FluorPen 1.1 （OS:Windows 7 又はそれ以上対応） | |
| Other（その他） | ||
| ディスプレイ | グラフィックディスプレイ | |
| キーパッド | 2 | |
| スリープ | 不使用時から約3分後に電源OFF | |
| 電源 | リチウムバッテリー | |
| バッテリー寿命 | 充電式、USBポート | |
| サイズ | 165×66×55mm | |
| 重量 | 約290g | |
| サンプルホルダー | /C：4mlキュベット、/P:プローブ | |
| 動作条件 | 気温 0～55 ℃、湿度 0～95 % （結露無きこと） | |
| 保管条件 | 気温 -10 to +60 ℃、湿度 0～95 % （結露無きこと） | |
