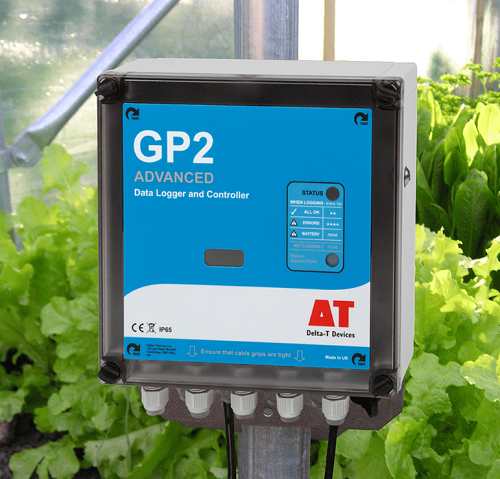

Delta-T データロガー GP2

Delat-T データロガーGP2

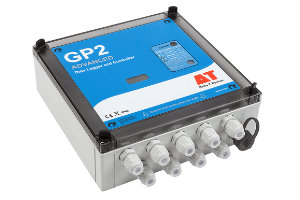

特徴

  • ディファレンシャルアナログ入力: 12ch (シングルエンド24ch)
  • ・カウンタ入力: 4ch (2 fast & 2 slow)
  • ・WETセンサー用シリアル入力: 1ch
  • ・外部出力リレー: 2ch (オプション: 6chに変更可能)
  • ・センサー電源は3, 5, 12Vおよび電源(9V)を装備。
  • ・ケーブルグランド:9個 (オプション:14個に変更可能)
  • ・M12コネクタ:1つ (シリアル通信用又は外部電源供給用)
  • ・記憶容量 最大2,500,000データ

概要

GP2データロガーは、Delta-T土壌水分センサを使用するのに最適な のはもちろん、シータプローブ・プロファイルプローブ・温度プ ローブおよび雨量計などを組み合わせで使用でき、研究・灌漑ア プリケーションを構築できます。さらに、スクリプトエディタ、 バーチャルチャンネル、シミュレーターも加わったことで、多目 的に使用できるデータロガーです。

高機能性

  • スクリプトエディタ
    自由にプログラム編集が可能な機能です。
  • バーチャルチャンネル
    チャンネル組み合わせを自由に演算可能で最大, 最小, 合計値等のデー タ結果をバーチャルチャンネルで記録可能な機能です。
  • シミュレーター(Delta Link 3)
    この機能は天気によるセンサーへの影響等をシュミレーションできる高度な機能です。
    ロガーにプログラム送信する前にシュミレーションして自作プ ログラムを実践する前に試してみる事が可能な機能です。

特徴追記

  • ・専用PCソフトウエアDeltaLINK付属
  • ・Delta-T製の全てのセンサーに対応。
  • ・各センサー1秒~24時間間隔にインターバル設定が可能。
  • ・記録は平均、最小、最大、合計、積分、風向風速、等があります。
  • ・複雑なプログラムスクリプトも簡単に作ることが可能
  • ・センサーライブラリーとユーザーインターフェイスを使用し簡単にパソコンでプロ グラ
    ムを組めます。

GP2 内部図

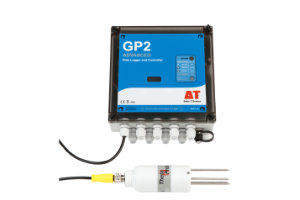

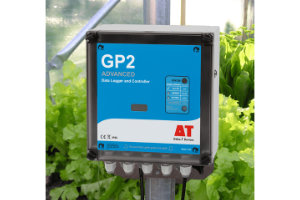

組み合わせ例:GP2+ML3

仕様

プログラムリピートレート 1秒
リアルタイムクロック ± 1 分/月, 最悪の場合、毎月±5 分/月 (-20 ~ +60℃)
通信 RS232 115.2kBaud, USB変換ケーブル付属
入力保護  端子全てが±15VDC、24VACで保護。
(バッテリーの逆極性も含まれます)
規制対応 ・ESD試験  IEC61000-4-2  A判定
・EMC試験  IEC61000-4-3  A判定
CEマーク, FCマーク 有
サージ試験 IEC61000-4-5  A判定
使用環境 -20 to +60℃
耐環境性能 IP65
データ 4MBフラッシュメモリー
内蔵メモリー容量 最大2,500,000データ
動作確認 LEDにて確認
寸法 205×185×70 mm
重量 約1KG
システム構成 ・GP2 ロガー (1.5V 単三電池6本付属)
・GP2用USB変換ケーブル
・Delta Link 3

・ユーザーマニュアル
・ドライバー&ケーブルグランドスパナ
保障 1年

センサー電源仕様

アナログチャンネル 5~10.5V, 180mA
REF  3V ±0.2mV (-20~+60℃の場合:±0.9mV)
WET PWR 5~10.5V, 50mA(min), 150mA(max)
+5V 5.0VDC ±2% (-20~+60℃の場合:±3%), 50mA
+12V 12±0.4VDC (-20~+60℃の場合:±0.6VDC),  0.5A
リレー 外部電源12より駆動

電源供給仕様

内部電池 アルカリ電池6本
外部電源  IN:10~15VDC, ねじ込み端子又は通信ケーブル経由で2A
OUT: 通信ケーブル経由で、2.5A
ACアダプタ  12VDC, 2.5A (オプション)
スリープ時消費電力  <60uA(-20~+60℃の場合:<12nA)
各デジタル入力:30uA
起動時電源  <10 mA
バックアップ 内部電池又は外部電源

DeltaLINK 3 ソフトウェア使用条件

スクリーン 1024×600又はそれ以上 OS
OS Win7以降
インストール https://www.delta-t.co.uk/software/deltalink/

WS-GP2 ウェザーステーション

GP2といえばWS-GP2
こちらはGP2と組み合わせてウェザーステーションとして使用でき、気象リサーチや環境モニタリングで利用するのに便利なものです。

詳しくはこちら

入出力仕様

デジタル入力
カウンタ周波数/デジタルチャンネル 4ch 高周期×2 30 kHz, 30 us
低周期×2  100 Hz, 5 ms
ロジックレベル認識可能範囲 (low<0.8V, high>2.4V)又はopen collector
WETセンサー 1ch 1×WETセンサーチャンネル



リレー出力
リレー 2ch (オプション + 4chで計6ch)
タイプ ラッチ型, 単極単投接点
レイティング 24VAC, 32VDC, 過電圧保護 1A 温度ヒューズ
機能  アラーム, コントロール, スクリプト, センサーの電源切替え



アナログ出力
アナログ入力チャンネル   12ディファレンシャルチャンネル(シングルエンド24ch)
 各チャンネル(+), (-), (SGND), (PWR), (PGND)で、構成。
入力範囲  4範囲、-1.4V~2.7V(最大)
センサー電源インピーダンス <11K  抵抗
 <20nF  容量
センサーエキサイテーション 電流電源の抵抗&精度 20uA
ノイズ除去  共通モード:除去率>70db
 共通モード:範囲 +3V~-2.5V
 共通モード:ブリッジ計測+1.5V
 ノーマルモード:除去率100~60db
入力リーケージ  <2nA(-20~+60℃の場合<12nA)
入力抵抗  0.8~3.8GΩ
安定性  0.02%/年
冷接点サーミスタ 内蔵済み:精度0.1℃ 10Kサーミスタ
ロガー内部:等温性<0.1℃/1℃/hr



アナログ精度

 入力範囲  GP2 at 25℃  -20~60℃ ノイズ
電圧ディファレンシャル -0.17V~2.7V
 -1.4V~1.5V
±185mV
±23mV
 0.004% + 87μV
 0.004% + 87μV
 0.008% + 17μV
 0.024% + 13μV
0.036% + 148μV
0.036% + 148μV
0.067% + 148μV
0.09% + 31μV
33μV
33μV
5.9μV
4.3μV
電圧シングルエンド  -1.7V~2.7V
-1.4V~1.5V ±185mV
±23mV
 0.007% + 86μV
 0.007% + 86μV
  0.013% + 11μV
  0.017% + 9μV
0.043% +119μV
0.043% + 119μV 0.076% + 25μV
0.084% + 22μV
33μV
33μV
5.9μV
4.3μV
抵抗(3 wire) 135KΩ
9KΩ
1KΩ
0.045% + 4.15Ω
0.059% + 0.63Ω
 0.091% + 0.42Ω
0.138% + 6.46Ω
0.184% + 0.93Ω
0.229% + 0.28Ω
1.6Ω
0.3Ω
0.2Ω
抵抗(2 wire) ±62mV/V
±7.5mV/V
0.045% + 15.4Ω
0.052% + 11.8Ω
0.109% + 22.9Ω
0.155% + 17.4Ω
1.6Ω
0.3Ω
ブリッジ ±62mV/V
±7.5mV/V
0.037% +20μV/V
0.053% + 20μV/V
0.077% + 48μV/V
0.100% + 41μV/V
 2μV/V
 1.5μV/V
ポテンショメーター 0~1  0.036% + 0.00015 0.057% + 0.00017 36μV/V
or
0.00002%
サーミスタ(3 wire) 10K,-20~+60℃
2K,-20~+60℃
0.04℃
 0.05℃
0.08℃
0.09℃
<0.01℃
<0.01℃
熱電対Kタイプ
(ディファレンシャル)
±23mV 0.47℃ 1℃  <0.3℃
