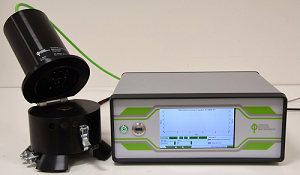

二重変調式クロロフィル蛍光測定器 E-FL6000-S/E-FL6000-F
光合成解析センター（早稲田大学植物生理学研究室）
E-FL6000-FによるQAからQBへの電子伝達速度の測定
使用方法に関しましては光合成解析センター様が分かりやすく説明をして下さっています。
下記ボタンよりWEBページをご覧ください。
二重変調式クロロフィル蛍光測定器 2 Types
E-FL6000/S特徴
- ・液相・葉辺を簡易に測定できるスタンダードモデルです。
- ・ディテクターは、時間分解能(最大4μs)でChl蛍光シグナル測定可能。
FL6000/Fの特徴
・希薄な混濁液や反応速度の速いサンプルに対応可能な機種
・ディテクターは、時間分解能(1μs)でChl蛍光シグナル測定可能
・光化学系IIの効果的なアンテナサイズの決定

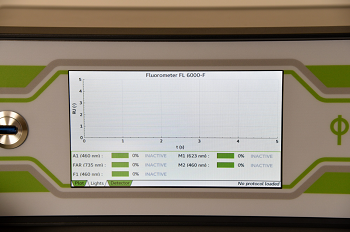

Touch Screen Display

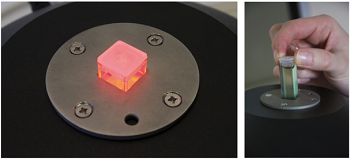

Measuring Unit (Detector)
３種類の光源(オプションで4種類)
1.測定光：
-2-5 μs long
-レッド-オレンジ(λmax=623nm) 又は ブルー(λmax=460 nm)
2.シングルターンオーバー飽和光：
-20-50 μs long
-レッド LED (λmax=630 nm)
3.連続励起光・最大輝度：
-3,500 μmol(photons).m-2.s-1
– レッド(λmax=623nm)又は ブルー(λmax=460 nm)
-オプション:近赤外線LED (λmax=735 nm) (光化学系I用)
Measuring Parameter (測定パラメータ) :
E-FL6000-S
– Instantaneous fluorescence
– QA- reoxidation kinetics
– Kautsky effect
– Quenching parameters analysis
– Fast OJIP transient
– S-states
E-FL6000-F
– Instantaneous fluorescence
– QA- reoxidation kinetics
– Kautsky effect
– Quenching parameters analysis
– Fast OJIP transient
– S-states
– Flash Fluorescence Induction (FFI)

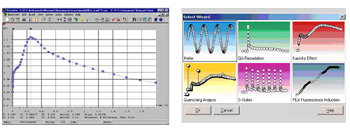

Software:FlourWin
ユーザーの希望するProtocolに書換え可能で、測定間隔、測定光、ｼﾝｸﾞﾙﾀｰﾝｵｰﾊﾞｰ、励起光、飽和光の強度、照射時間の設定を決定できます。
- Linear, logarithmic機能でグラフを任意で変更できます。
Specification
| デバイス（2 Types) | |
| E-FL6000-S | – Instantaneous fluorescence – QA- reoxidation kinetics – Kautsky effect – Quenching parameters analysis – Fast OJIP transient – S-states |
| E-FL6000-F | – Instantaneous fluorescence – QA- reoxidation kinetics – Kautsky effect – Quenching parameters analysis – Fast OJIP transient – S-states – Flash Fluorescence Induction (FFI) |
| Illumination（照明） – LED | |
| 光源 | 623 nm and 460 nm |
| シングルターンオーバー | 最大 170,000 µmol(photon).m-2.s-1 |
| アクチニック光源 | 最大 3,500 µmol(photon).m-2.s-1 |
| Detector(受光器） | |
| 種類 | PINフォトダイオード |
| 時間分解能 | 4 µs (E-FL 6000-S) 1 µs (E-FL 6000-F) |
| 受光限界 | 100 ng Chl-a/l (E-FL 6000-S) 1 µg Chl-a/l (E-FL 6000-F) |
| A/D | 16 bit |
| ソフトウェア | |
| 種類 | FluorWin 3.8 |
| 通信 | RS232/USB |
| その他 | |
| Control Unit(制御装置）サイズ | 365 x 275 x 150 mm |
| Measuring Unit (測定装置） | 直径160×60 mm |
| 総重量 | 約5 Kg |
| 電源 | 90 VAC – 240 VAC、50 Hz – 60 Hz |
