PSI社 2次元イメージング・クロロフィル蛍光測定器

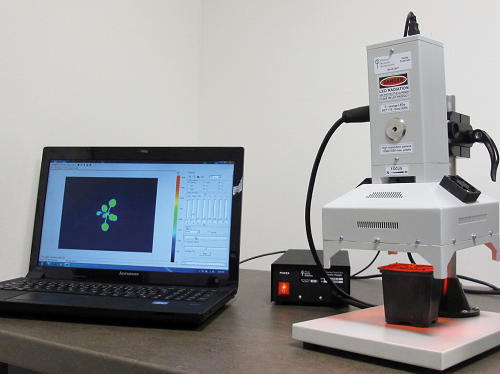

PSI社 Handy FluorCam E-FC1000-H, E-FC1000-H/GFP

2次元イメージング・クロロフィル蛍光測定器・2次元イメージング・GFP+クロロフィル蛍光測定器

E-FC1000-Hの特徴

・屋外の測定と研究室内での測定の両方で活躍可能

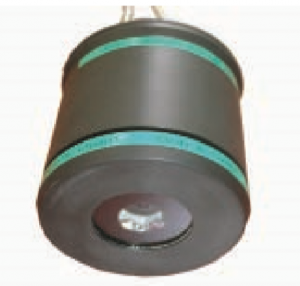

・Underwater Headを使用すればDivingPAMと同等以上の測定が可能
    (珊瑚の研究で実績があり)

・アクセサリーのLeafclipを使用すれば長期間での定期計測も可能

・葉・藻類・培養植物・バクテリアコロニー・苗・花等のクロロフィル蛍光測定

・CCDカメラにより、画像でクロロフィル蛍光の解析可能

・シリーズ中で最も焦点距離が短くなるので、最小1mm角での測定が可能

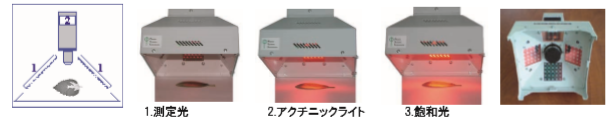

・光源を全て高輝度LEDオレンジ(25個×4枚)(λmax = 620 nm)にする事により、更に均一性を高めました。
     (オプションで他の色のLEDを指定可能)

Fo, Fm, Fv, Fo', Fm', Fv'を測定し、NPQ, Fv/Fm, Fv'/Fm', Rfd, qN, qP,  ETRなど50以上のパラメータを求めることが可能

・サンプル
    -測定サンプル最大サイズ 3.5cm×3.5cm

    -測定サンプル例: 葉, 植物(小), コケ, 地衣類, シアノバクテリア, 藻類(緑)

・CCD出力は、測定光, アクチニックライト, 飽和光, 2次元蛍光シグナルを強度解折し蛍光強度を色の相異にして 表示します。

・プログラムは任意で光強度, 照射時間・タイミング, チェッポイントなど自由なオリジナルプログラムが作成できます。

E-FC 1000-H/GFPの特徴:基本仕様は、FC1000-Hに準じます。

・通常の蛍光測定に関するパラメータに加えGFPの測定が可能なモデルです。

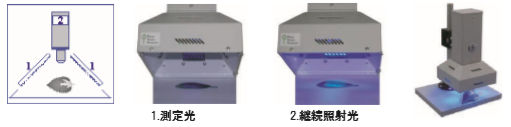

  • ・LED光源波長は、λmax = 488 nm 高輝度LEDブルー(25個×4枚)

一般的なGFPサンプル例

  • ・イメージを通してGMOを含んだGFPを識別

  • ・ストレスレジスタンス実験

  • ・植物微生物相互作用

GFPCAMから見たシロイヌナズナ:

-GFP変異体(カラー)
-野生型(グレー)

仕様

蛍光パラメーター

 Measured parameters: Fo, FM, FV, Fo’, FM’, FV’, FT

 >50 calculated parameters: FV/FM, FV’/FM’, PhiPSII , NPQ, qN, qP, Rfd,
                                                    PAR-absorptivity, coefficient,
                                                    electron transport rate (ETR), 他

励起光源

E-FC 1000-H
-測定光: オレンジ (620 nm
-アクチュニックライト / 飽和光: ホワイト(標準) or ブルー (455 nm) or オレンジ (620 nm
-IR (735nm)

 E-FC 1000-H/GFP
-測定光: オレンジ (620 nm), ブルー (455 nm
-アクチュニックライト / 飽和光: ホワイトブルー (455 nm
 IR (735nm)

飽和光源

 E-FC 1000-H
-ブルー: 最大1,000 μmol(フォトン)/m2.s
-レッド: 最大2,000 μmol(フォトン)/m2.s
-ホワイト: 最大1,800 μmol(フォトン)/m2.s

E-FC 1000-H/GFP
-ブルー: 最大1,000 μmol(フォトン)/m2.s

アクチュニックライト

E-FC 1000-H
-ブルー: 約350 μmol(photons)/m2.s
-レッド: 約400 μmol(photons)/m2.s
-ホワイト: 約500 mol(photons)/m2.s

E-FC 1000-H/GFP
-ブルー: 約350 μmol(photons)/m2.s

ライトレジーム  Static or sinus form (hub connected)
カスタム定義 プロトコル Variable timing, special language and scripts
CCD ディテクター波長範囲 400~1000 nm
CCD 構成  512 x 512 ピクセル
(オプション 1024 x 768 ピクセル 又は 1392 x 1040 ピクセル)
ピクセルサイズ  8.2 μm x 8.4 μm; (オプション 6.45 μm x 6.45 μm)
A/D Bit Resolution 12 bit
Spectral Response  QE max at 540 nm (~70 %), 50 % roll-off at 400 nm and 650 nm
出力 <12 electrons RMS - typically only 10 electrons
Full-Well Capacity >70,000 electrons (unbinned)
スピード 最大50フレーム/sec
Bios
 Upgradeable firmware
COMポート
USB 2.0
本体重量 1.8kg
リーフクリップ重量 0.2kg
電源重量
2.5kg
FluorCam スタンド重量 1.5kg
ノートブックパソコン 3.5kg
電源入力 最大 200W
電圧 90~260V

蛍光パラメーター

 Measured parameters: Fo, FM, FV, Fo', FM', FV', FT

 >50 calculated parameters: FV/FM, FV'/FM', PhiPSII , NPQ, qN, qP, Rfd,
                                                    PAR-absorptivity, coefficient,
                                                    electron transport rate (ETR), 他

励起光源

FC 1000-H
-測定光: オレンジ (620 nm
-アクチュニックライト / 飽和光: ホワイト(標準) or ブルー (455 nm) or オレンジ (620 nm
-IR (735nm)

 FC 1000-H/GFP
-測定光: オレンジ (620 nm), ブルー (455 nm
-アクチュニックライト / 飽和光: ホワイトブルー (455 nm
IR (735nm)

飽和光源

 FC 1000-H
-ブルー: 最大1,000 μmol(フォトン)/m2.s
-レッド: 最大2,000 μmol(フォトン)/m2.s
-ホワイト: 最大1,800 μmol(フォトン)/m2.s

FC 1000-H/GFP
-ブルー: 最大1,000 μmol(フォトン)/m2.s

アクチュニックライト

 FC 1000-H
-ブルー: 約350 μmol(photons)/m2.s
-レッド: 約400 μmol(photons)/m2.s
-ホワイト: 約500 mol(photons)/m2.s

FC 1000-H/GFP
-ブルー: 約350 μmol(photons)/m2.s

ライトレジーム  Static or sinus form (hub connected)
カスタム定義
プロトコル
Variable timing, special language and scripts
CCD ディテクター
波長範囲
400~1000 nm
CCD 構成  512 x 512 ピクセル
(オプション 1024 x 768 ピクセル 又は 1392 x 1040 ピクセル)
ピクセルサイズ  8.2 μm x 8.4 μm; (オプション 6.45 μm x 6.45 μm)
A/D Bit Resolution  12 bit
Spectral Response  QE max at 540 nm (~70 %), 50 % roll-off at 400 nm and 650 nm
出力  <12 electrons RMS - typically only 10 electrons
Full-Well Capacity  >70,000 electrons (unbinned)
スピード  最大50フレーム/sec
Bios   Upgradeable firmware
COMポート USB 2.0
本体重量 1.8kg
リーフクリップ重量 0.2kg
電源重量   2.5kg
FluorCam スタンド重量 1.5kg
ノートブックパソコン 3.5kg
電源入力    最大 200W
電圧  90~260V
