PSΨPRO Dew Point Microvoltmeter

PSΨPROサイクロメーターは熱電対を利用して水ポテンシャルを測定します。心臓部には低雑音、低ドリフトなチョッパー安定型のマイクロボルトメータを内蔵していますから、インピーダンス100Ω以下のDC電圧の測定が可能です。屋外での使用で問題となる周囲温度変動を補正するために冷接点補償回路を設けており湿度補正が可能です。土壌・植物組織の水ポテンシャル及び浸透ポテンシャルの測定に適しています。

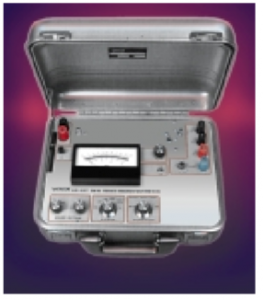

旧モデルHR33T用資料:

特徴

本装置はPSΨPRO Dew Point Microvoltmeterに、4種類のセンサー、C-52-SF、L-51A-SF、C-30-SF、PCT-55-SF (セラミック 製)/PST-55-SF(ステンレス製)のいずれかを取付けて、動植物、土壌の水ポテンシャルを測定します。

・土壌・植物組織の水ポテンシャル及び浸透ポテンシャルの測定
・非破壊で植物の長期測定可能
・1台で4種類の各種センサーを制御可能(最大8個まで同時測定が可能)
・携帯型に設計されており、内蔵バッテリー駆動のため屋外での使用が可能

PSΨPRO Dew Point Microvoltmeter PSΨPROは熱電対を利用して水ポテンシャルを測定します。心臓部には低雑音、低ドリフトなチョッパー安定型のマイクロボルトメ ータを内蔵していますから、インピーダンス100Ω以下のDC電圧の測定が可能です。測定レンジは、-0.05 to -8 MPaの範囲でフルオー ト。屋外での使用で問題となる周囲温度変動を補正するために冷接点補償回路を設けており湿度補正が可能です。

使い方はこちら

仕様

測定範囲  -0.05 to -8 MPa、温度は0℃〜60℃
機能  加熱、入力短絡、読取り、冷却、露点測定、Windows通信
精度  ±0.03 MPa(周辺温度25度時)
本体データストレージ  10000回計測データを記録
温度誤差  ±0.5℃
ゼロドリフト  <0.5μV/24時間、<0.1μV/℃
ノイズレベル  <0.1μV(Peak to Peak)
通信形式  RS-232C
ディスプレイ  4 line x 20 character LCDバックライト付き
立上り時間  2秒(90%応答)
記録計出力  F.S.10V(10mA)
接続端子  コンスタンタン、バインディングポスト
充電時電源  100V、50/60Hz
電池  Rechargeable Battery使用
外部サイズ  350×300×150(㎜)
重量  約5.5㎏



センサー4種類

1.C-52-SF Sample Chamber
2.L-51A-SF Leaf Hygrometer/Psychrometer
3.C-30-SF
4.PCT-55-SF and PST-55-SF Soil Hygrometer /Psychrometer

1.C-52-SF Sample Chamber:

±1%の高精度測定が可能です。3種類の容量の違うサンプルホル ダーを使い分け、最小0.01mℓの溶液が測定できます。測定は熱電 対マウントによって、熱電対と上部ヒートシンクの温度接触を直読 します。温度センサーによって、乾湿温度計測の補正及び冷却係数 温度補正を行えます。

仕様

測定範囲  0~70 bars
校正  標準液使用
検出時間  通常30秒より数分間。(サンプルにより異なります)
精度  ±1%(-2.5 bars以下)
サイズ  直径約57mm、高さ76mm
重量  約450g
ケーブル  1.5m

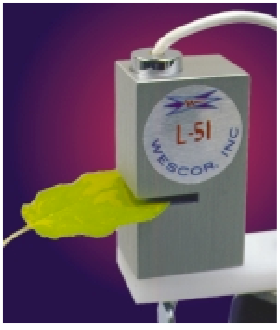

2.L-51A-SF Leaf Hygrometer/Psychrometer

唯一、非破壊で植物体の水ポテンシャルを測定できるセンサーです。 マウントに固定して定点長期測定が可能です。使用に際しては、測 定する葉の部分をよくふいてから、側面の溝に差込みます。

仕様

測定範囲  0~70 bars
溝幅  2mm
チャンバーサイズ  3×2×2深さ(㎜)
外形サイズ  19×25.5×46(㎜)
重量  約100g
ケーブル  1.5m

3.C-30-SF:

本センサーは防水構造ですので、恒温槽に投入する事が可能です。 安定した温度条件下での測定が可能となります。

仕様

構造  Swagelok内部にPST-55型検出部を内蔵
材質  SUS316
チャンバー寸法  内径12mm×深さ23mm
外形サイズ  外径 約30mm×全長 約60mm
重量  約110g
ケーブル  1.5m

4.PCT-55-SF and PST-55-SF Soil Hygrometer /Psychrometer:

土壌の水ポテンシャル測定専用のセンサーです。本センサーを土壌に差込むだけで、約-50Barまで測定できます。先端部はセラミ ックとステンレスの2タイプあり、ステンレスの方が堅牢です。

仕様

乾湿温度計出力  25℃において0.47μV/Bar±5%
湿度計出力  25℃において 0.75μV/Bar
冷却系数  40μV最低(8mA,25℃)
測定レンジ  πv÷0.75Bars 25℃(πv=40μVで-53bars)
シールド種類  PCT-55 / セラミック
 PST-55 / ステンレス
ケーブル  P*T-55-15(1.5m)-SF
 P*T-55-30(3m)-SF
