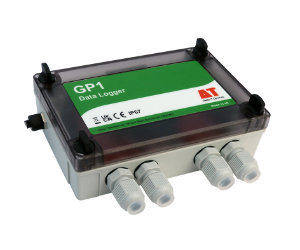

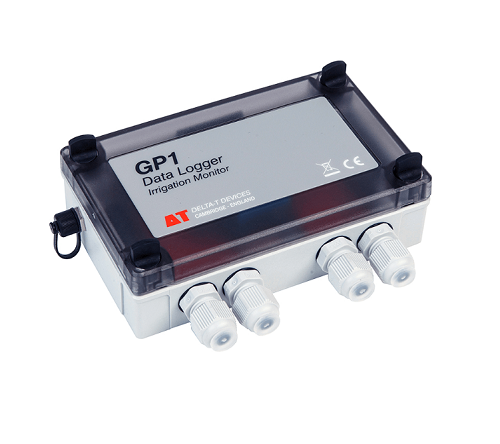

Delta-T データロガー GP1
Overview
従来のマルチチャンネルデータロガーでは、広範囲にセンサーを設置する際、ケーブルの取回しが困難でした。小型データロガーGP1は複 数台を広範囲に設置する事を目的とした仕様です。接続可能なセンサ ー数を少なくし、コストを押さえています。データの収集はPCさえあ ればシリアル経由で専用ソフトウェアを使って容易に行えます。
Feature
・電圧入力2チャンネル（各種電圧出力センサーの接続に）
・サーミスタ入力2チャンネル（地温、大気温度）
・カウンタ入力2チャンネル（雨量計）
・外部出力リレー1チャンネル（灌水他用）
・記憶容量＞600,000データ
・防水性能IP67
・別途読み取り装置などは不要なスタンドアローン設計
・専用PCソフトウエア付属（エクセルへのデータ取込）

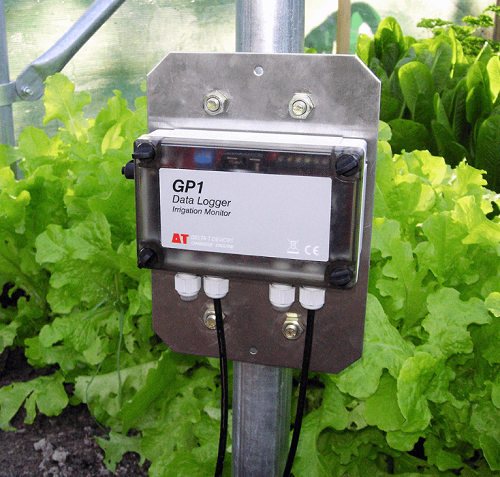

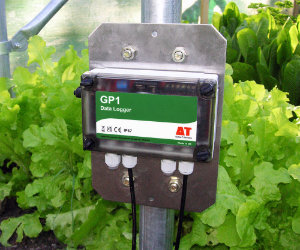

接続例
| GP1+SM150T1本で含水率＋土壌温度同時計測時のバッテリー持続時間 | |
| 測定間隔 10min | 約7カ月 |
| 測定間隔 30min | 約11カ月 |
| 測定間隔 1 hr | 約13カ月 |
| GP1+SM150T2本で含水率＋土壌温度同時計測時のバッテリー持続時間 | |
| 測定間隔 10min | 約5カ月 |
| 測定間隔 30min | 約9カ月 |
| 測定間隔 1 hr | 約11カ月 |
| GP1+SM150T4本で含水率のみ測定した場合のバッテリー持続時間 | |
| 測定間隔 10min | 約5カ月 |
| 測定間隔 30min | 約9カ月 |
| 測定間隔 1 hr | 約11カ月 |
Specifications
| ディファレンシャル 電圧入力2チャンネル |
精度 | ±(0.3mV+0.01%) at +20℃ ±(1.6mV+0.05%) at -20 |
| 分解能/ノイズレベル | 0.1mV / ±0.1mV | |
| 入力レンジ | -0.2V ～ +2.7V | |
| 耐入力レンジ | -2.8V ～ +3.6V | |
| サーミスタ入力 2チャンネル |
精度 | ±0.07℃ at +20℃ ±0.13℃ at -20～ +60℃ |
| 精度（抵抗値） | ±0.3% ±0.9% at -20～ +60℃ | |
| サーミスタ種 | NTC, 10kΩ | |
| カウンタ入力 2チャンネル |
カウンター | (Event6) <50Hz 無電圧接点及びトランジスタ |
| ハイスピードカウンター | (Event5) <33kHz 無電圧接点、<100Hz トランジスタ | |
| 電源 | 内蔵電池稼働時間 | 1年(9Vアルカリ), 3年(9Ｖリチウム) |
| 外部電源供給 | 11 ～ 24V DC | |
| センサーへの供給電流 | <120mA | |
| 供給電圧精度 | 5V ±0.2% at +20℃ 5V ±1.6% at -20～ +60℃ |
|
| 外部出力リレー 1チャンネル |
容量 | <30V DC or <24V AC, <1A |
| データ | 計測周期 | 1秒 ～ 24時間 |
| プレヒート機能 | 装備, 1秒平均値読取も可能 | |
| 内蔵メモリー容量 | >600,000データ | |
| 通信規格 | RS232 (115,000 baud) | |
| 外形他 | 耐環境性能 | 防水IP67 (水圧で0.5m) |
| 外形寸法, 重量 | 140 x 105 x 45mm, 280g | |
| 使用温度範囲 | -20 ～ +60℃ |
