Accessories for MIJ-01

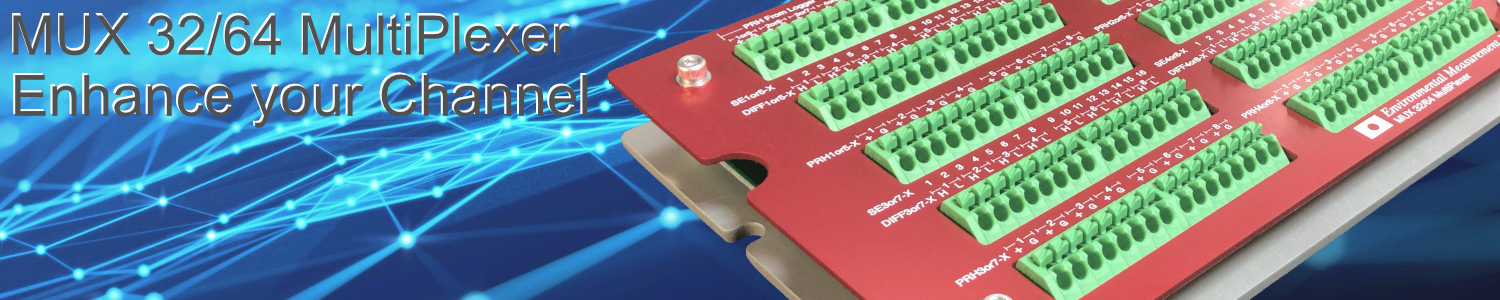

MUX 32/64 MultiPlexer

Features

・半導体スイッチを使用しているので、寿命が長い

・MIJ-01データロガーと同じ、パスポート見開きサイズ

・MIJ-01データロガー1台にMUX32/64を2台まで接続可能

・プレヒートもDIFFと同数を拡張しますので、電源が必要なセンサーを多数接続可能

MIJ-01 + MUX

<MUX仕様>

単体DC入力数  DIFF/32ch(SE/64ch)
Logger+MUX1unit DIFF     MIJ-01+MUX=4+32=36ch
Logger+MUX2units DIFF     MIJ-01+2×MUX=32+32=64ch
Logger+MUX1unit SE        MIJ-01+MUX=8+64=72ch
Logger+MUX2units SE        MIJ-01+2×MUX=64+64=128ch
プレヒート出力数 32ch
Power supply MIJ01ロガーのMUX POWERポートから供給 2台目MUX接続時はMUX toMUXで供給
動作時消費電流 5mA以下
待機時消費電流 1mA(ロガー起動時の消費電流。ロガーがスリープ時は電流消費無し)
動作環境 -25to60℃/90%RH未満。結露なきこと。防水能はありません。 屋外設置では防水ケース、乾燥剤、ケーブルグラントなどを併用してください。
サイズ 176×116×22mm(最大突起部を含む)
重量 364 g
ケーブルサイズ
AWG24〜16(φ0.52〜1.29mm)、スクリューレス(常時圧接バネ式)
素材 RoHS対応
付属品 信号ケーブル(ロガーからMUXへの信号分岐ケーブル)、電源ケーブル(ロガーからMUXへ渡す電源ケーブル)
マニュアル MIJ-01データロガー用マニュアルに依存

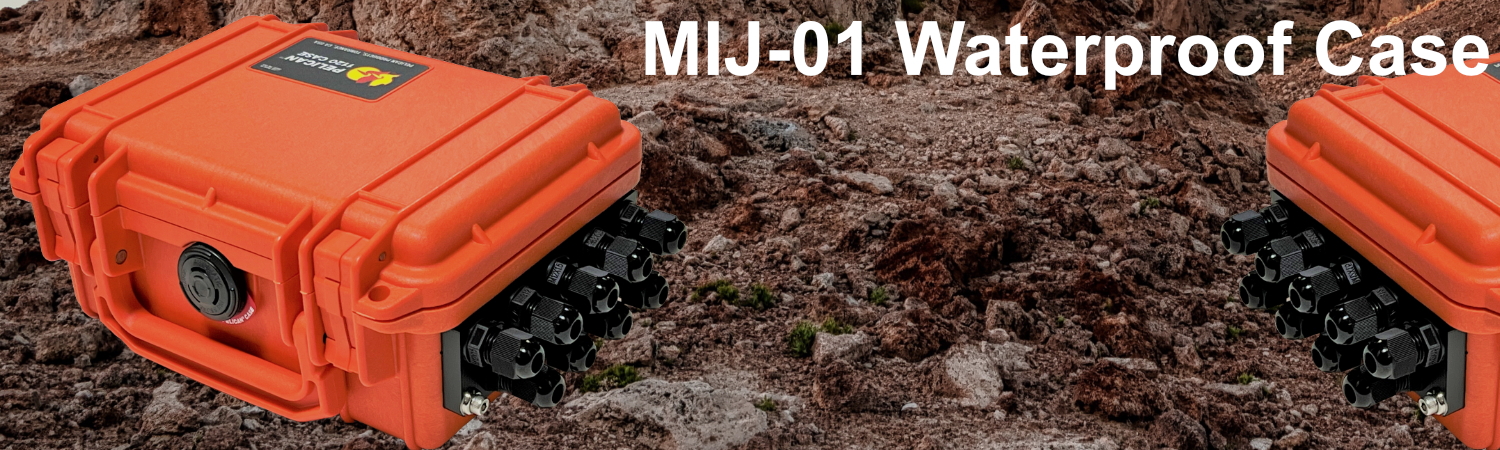

MIJ01防水ケース

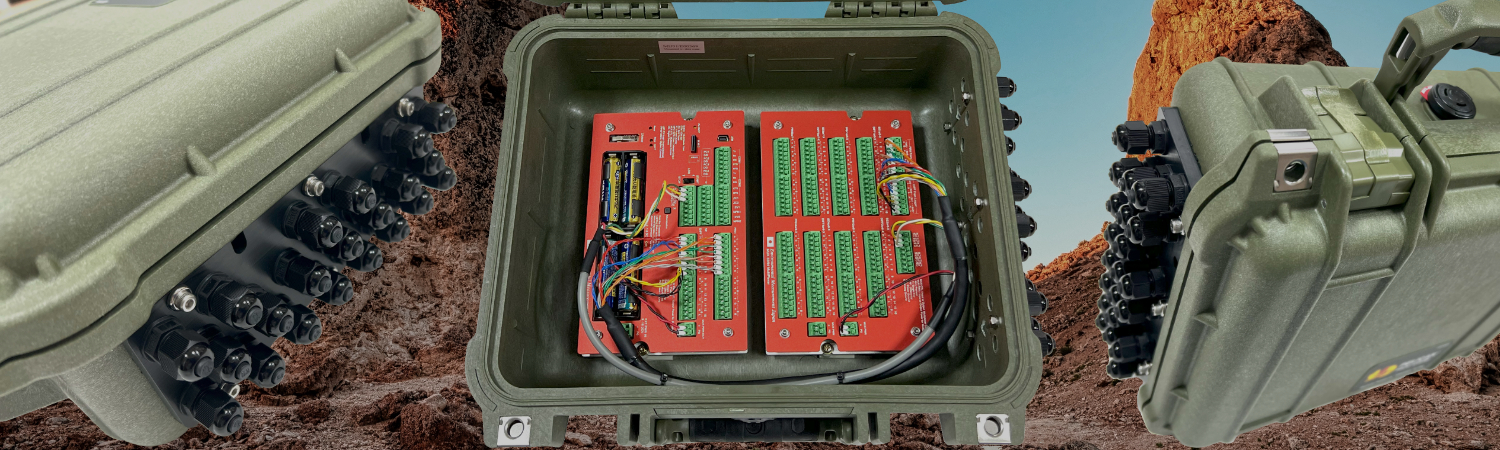

MIJ-01+防水ケース

MIJ-01DataLoggerのサイズにぴったりなPelican製防水ケースの加工品です。ロガーはネジ2本で内部に固定できます。ケーブルグラント(φ3〜5mm)が標準対応範囲を9個装備しています。なるべく湿気が入らないようにパージバルブは埋めており、B型シリカゲルを付属します。
国内在庫が不安定なのでケースの色は指定頂けません。

MIJ01/防水ケースS:
持ち運びにちょうどいいサイズです。コンパクトで計測中邪魔にならないサイズ。

サイズ 幅206×奥行167×高さ90mm (ケーブルグラント含まず)
重量 540g (ロガー455gとの合計995g)
品番 MIJ01/BOX1120/FIX9 ケーブルグラント固定タイプ右側面9個
MIJ01/BOX1120/FIX18 ケーブルグラント右側面9個+左側面9個(計18個)



MIJ01/防水ケースL
持ち運び前提だとこれが限界のサイズです。MIJ01とMUX32/64が平置きで固定できます。左右壁面の面積もかなりあるので、ケーブルグラントを好きなだけ 増設できます。付属品はMIJ01/BOX1120と同様ですが、ケーブルグラントの数は受注生産になります。

サイズ 幅339×奥行295×高さ152mm (ケーブルグラント含まず)
重量 2kg
品番

MIJ01/BOX1400/R21 (ケーブルグラント右に21個)
MIJ01/BOX1400/L21 (ケーブルグラント左に21個)
MIJ01/BOX1400/R21/L21 (ケーブルグラント左右に21個)

MIJ01/シャント抵抗 アダプター

白金(Pt100)、サーミスタなどの温度計時に分圧を目的に使用するシャント抵抗です。 10Vレンジの出力を持つセンサーの分圧に使うこともあります。 Vishay製PTF5610K000AZEBを採用し、3極のコネクタ、棒端子付ケーブルと組合せたものです。

抵抗値 10KOhm ±0.05%
容量 1/8W
温度係数 ±5ppm/degree
サイズ φ2.31×6.35mm, 両端リード長さ38mm
品番 MIJ01/SR10K

ACDC

AC100〜240V入力、DC12V1A出力のACDCアダプタです。壁電源がある場合にEXT POWER INポートに接続して使います。

入力範囲 AC100-240V 50/60Hz 0.3A
出力範囲 DC12V 1.0A
サイズ 45×35×25mm(突起部含まず)
ケーブル 約1.4m バラ先端 点線(短い方)GND 文字(長い方)+
品番 MIJ01/GF12
